eT-Kernel™ MCE(Multi-Core Edition)は、マルチコアプロセッサを使う組込みシステムのためのリアルタイムOSです。デジタル情報家電や車載機器、モバイル機器など高機能な組込みシステムに最適です。初めてマルチコアプロセッサを利用する場合でも、既存のソフトウェア資産の再利用や、柔軟なシステム設計を可能にする工夫など、マルチコアプロセッサ向けのソフトウェア開発を進めやすいテクノロジが搭載されています。

スケジューリング方式

eT-Kernel MCEベースシステムでは、ひとつのマルチコアプロセッサ、ひとつのeT-Kernel MCE上に、1～複数個 (マルチコアプロセッサに内蔵されている個数まで) のAMP型またはSMP型プログラムを混在させることができます。これにより、プログラムの性格に応じて、AMP型またはSMP型それぞれのメリットを取り入れながら、多様で柔軟なシステム構成をとることが可能です。

これを可能にするのが、eT-Kernel MCEが提供する、ユニークなスケジューリング方式です。タスク生成時に、そのプログラムがどのモードで動作するかを指定します。スケジューリング方式として、基本となる次の2つのモードをベースに、合計4つのスケジューリングモードを用意しています。どのモードにおいても、優先度ベースのスケジューリング方式をとっています。

• SMPプログラム構築時の注意点

Single Processor Mode (SPM)

プログラムが動作する単一のCPUコアを開発者が指定できるモードです。これにより、プログラムはAMP型システムのように、決められたコア上でのみ実行されます。

SPMのメリット
シングルコアプロセッサ向けの、マルチコアプロセッサを意識していないソフトウェア資産の再利用が容易。
デバイスドライバの再利用にも有効。割込み処理ルーチンとドライバタスクでSPMを選択して特定のコアを指定すれば、シングルコアのドライバをそのまま動かせます。
シングルプロセッサや通常のAMP型システムと同様に、専用のCPUコアで動作し、SPM型プログラム以外のプログラムは実行されないため、従来通りのリアルタイム性の確保が可能。

True SMP Mode (TSM)

プログラムが動作するCPUコアを、OSが選択するモードです。プログラム内のタスクはその優先順位に応じて、空いているコアにその都度動的に割り当てられて実行されます。

TSMのメリット

• OSによる動的な負荷分散
• プログラム全体の平均スループットを最大限に引き上げることが可能

さらに、この基本のスケジューリングモードをベースにした、2つのスケジューリングモードがあります。

Single Processor Mode on TSM cores (SPM on TSM)

TSMプログラムを実行する複数のコア (TSMコア) の中から、プログラムが動作する単一のCPUコアを開発者が指定できるモードです。これにより、プログラムは、決められたコア上でしか実行されませんが、そのコア上ではその他のTSMプログラムやSRL-on-TSMプログラムも実行されます。

SPM on TSMのメリット

• 2つのCPUコアしか持たないマルチコアプロセッサでも、SMP型/AMP型プログラムを混在できる
• デバイスドライバの再利用に有効
• 割り込み処理ルーチンとドライバタスクをSPM on TSMを選択して特定のコアを指定すれば、ドライバタスクのスピンロック処理が不要
• SPMの場合に発生しやすいCPUコアのアイドル時間を減らし、CPUコア資源を有効活用できる

Serialized threads on TSM cores (SRL on TSM)

指定したタスクセット (通常はあるプロセスに属する全てのタスク) を直列化して実行するモードです。直列化とは、これらのタスクが複数のコアで同時に実行されない、ということを意味します。SPM及びSPM on TSMとその点においては同じですが、異なるのは、実行されるコアが固定ではなく、複数のTSMコアにまたがる点です。直列化は、あるプロセスに属するタスクセットを対象に行われ、他のプロセスに属するタスクに対しては行われません。これにより、複数プロセスを本モードで動作させると、プロセス内のタスク群にとってはシングルプロセッサと同じ直列化された動きが実現される一方、プロセスの単位では他のプロセスに対しロードバランシングが行われSMPの自動負荷分散のメリットを得ることができます。

SRL on TSMのメリット

• シングルコアプロセッサ向けの、マルチコアプロセッサを意識していないソフトウェア資産でも、SMPスケジューリングで実行できる

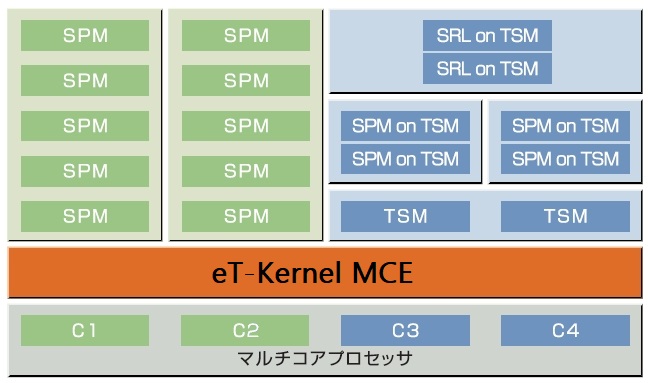

SPM on TSM、SRL on TSMのシステム構成イメージ

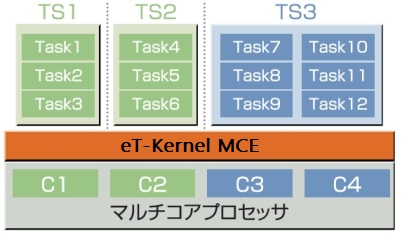

4つのスケジューリングモードの比較

システム構成の例

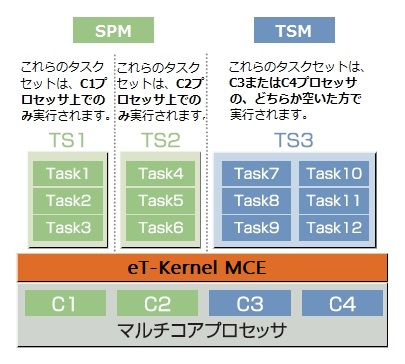

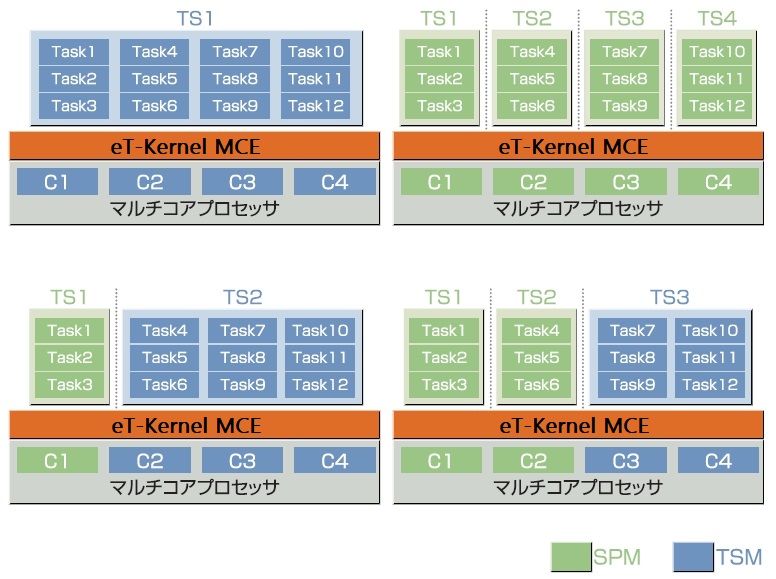

4つのCPUコアをもつマルチコアプロセッサを使用する際の、システム構成例です。SPM on TSM、SRL on TSMを使う場合、さらにバターンが増加します。

ソフトウェア資産の移行イメージ

Single Processor Mode (SPM) やSingle Processor Mode on TSM (SPM on TSM) 、Serial on TSM (SRL on TSM) を指定することで、シングルプロセッサ上の既存のソフトウェア資産を、素早く、容易にマルチコアプロセッサ上で再利用できます。既存のAMP型プログラムの移行も同様です。

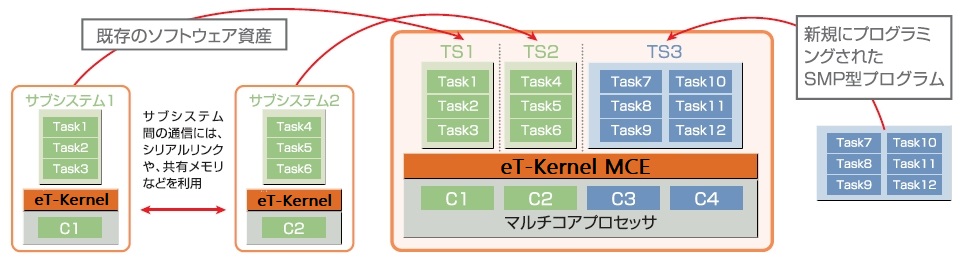

以下は、AMP型システムを移行する際のイメージ図です。

SMPとは？AMPとは？
マルチコアプロセッサ上に構築するソフトウェア構成には、対称型マルチプロセッシング (Symmetrical multi-processing : SMP) と、非対称型マルチプロセッシング (Asymmetrical multi-processing : AMP) の２つがあります。 AMPとは、複数のCPUコアを持つシステムにおいて、それぞれのコアの役割を固定化し、それぞれのコア上で別々のプログラムを処理させる機能分散型のソフトウェア構成です。 一方SMPとは、それぞれのCPUコアの役割を決めず、単一のプログラムを複数のコアで処理する負荷分散型のソフトウェア構成です。

ページトップへ戻る

SMP型プログラム構築時の注意点
SMP型のプログラムは、全体の平均スループットを最大限にできるメリットがありますが、そのコンセプトから、いくつか注意するべき点があります。 SMP型プログラムは、プログラムが複数のCPUコアに動的に分割して実行されるため、個々の処理の実行順序や割り当てられるCPUコアの予測が不可能になり、処理によってはリアルタイム性を確実に保証できない場合があります。また、従来のシングルプロセッサ向け既存プログラムでは、優先度ベースにスケジューリング方式に頼った排他を行っている場合、低優先度プログラムが、CPUコアが空いているときに実行されてしまうなど、同期・排他のやり方に起因する問題が発生する場合があります。

ページトップへ戻る

トロンフォーラムのマルチプロセッサ対応MP T-Kernelとの関係
トロンフォーラムでは、マルチプロセッサ対応のMP T-Kernelの開発を進めています。イーソルは、これまでトロンフォーラムの幹事会員として、eT-Kernel MCEのノウハウやテクノロジをトロンフォーラムに還元し、MP T-Kernelの標準仕様作成に積極的に貢献してきました。（現在は一般会員）

ページトップへ戻る
